模拟or数字传输?对M3200压力变送器来说,这不是单选题

你知道吗?从上世纪90年代开始,传感器和变送器都开始从曾经的纯模拟工作方式转向数字传输方式,关于这两种传输方式,哪一种更胜一筹,也有很多讨论。尽管数字技术在许多领域已经十分盛行,但在不少应用领域,模拟变送器的优势一直存在!

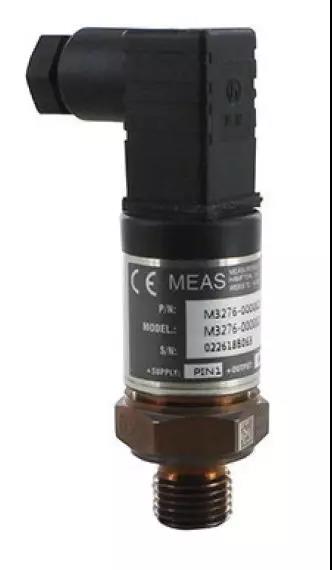

M3200压力变送器 - 两者兼得!


虽然模拟和数字变送器从技术、接口、输出信号等方面都存在很大不同,但全球连接与传感的技术领先企业,泰科电子(TE Connectivity,以下简称“TE”)的M3200压力变送器可以同时提供模拟或数字配置版本。


TE的M3200压力变送器的两个版本具有以下特性:


  • 能在系统、管道或贮槽内的气体或液体当中执行相同的基本压力测量和报告功能

  • 在机械上具有一致性并可以互换

  • 采用相同的弹性隔膜、硅应变片技术以及惠斯通电桥,将所受压力转换成模拟电压信号

  • 由变送器电子线路将模拟信号数字化以供后续处理


模拟版本

在压力变送器模拟版本中,通过A/D、D/A 相互转换,将信号输出,其中各种校准系数确压力变送器满足精度规格,温度校正系数也能调整信号并对环境温度做出补偿,经过零点校准和量程校准,最后将模拟信号经过增益缓冲器输出。这个输出信号为连续变化的信号,就像施加在变送器上的压力一样。



数字版本

在压力变送器的数字版本中,数字信号处理核心控制数据,进行各种补偿和校正。经过加工处理后的数据被存储在寄存器内,随后发给系统。传感器和变送器最常用的数字协议为集成电路总线(I2C)。


在系统主控器发出数据请求前,压力变送器不执行压力读取、报告的操作。由于对压力数据的需求是间歇性的,变送器可以在没有数据请求时进入“休眠”状态,以非常低功耗的模式运作,节省系统能量,对于电源供电和无线应用场景来说十分重要。

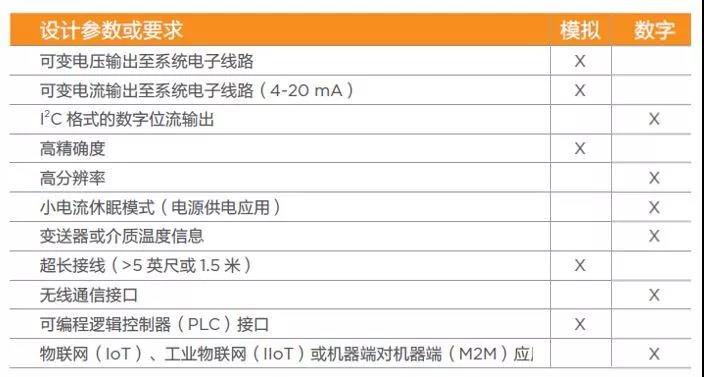

无论是模拟版本还是数字版本,TE的M3200压力变送器都具备良好性能!TE为合作伙伴提供了7000余种不同标准版本的M3200压力变送器,满足合作伙伴的独特需求。


模拟传感器的应用案例:抵抗“噪声”有一套

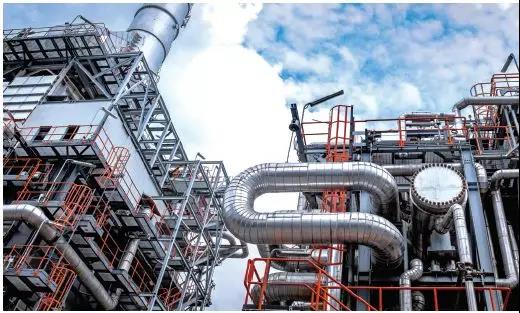

选择传输方式时,需要考虑特定的条件。如一家炼油厂需要检测化学过程中的压力数据,压力变送器设在一定距离以外,以长程电缆线路进行连接。这些电缆线路形成了效果良好的天线,能够从邻近电缆和设备拾取到电磁干扰(EMI),包括低频的传导骚扰(CS)和高频的辐射干扰(RFI)/静电放电(ESD)信号。然而,电气“噪声”有可能过于强大,会扭曲或破坏电缆内的高阻抗模拟信号。

这时就需要采用大电流、低阻抗传输方式,抵抗“噪声”干扰。而4-20 mA电流回路就设计用于提供方面的能力。在变送器处,压力信号用于控制传感器从位于控制器处电源当中抽取的电流量。对于零信号电平,变送器抽取4 mA电流。对于最高信号电平,变送器抽取20 mA电流。对于处在这两个限值之间的任何信号,电流抽取量将是一个与信号电平成比率的数值。模拟技术就可以很好地解决这个问题。

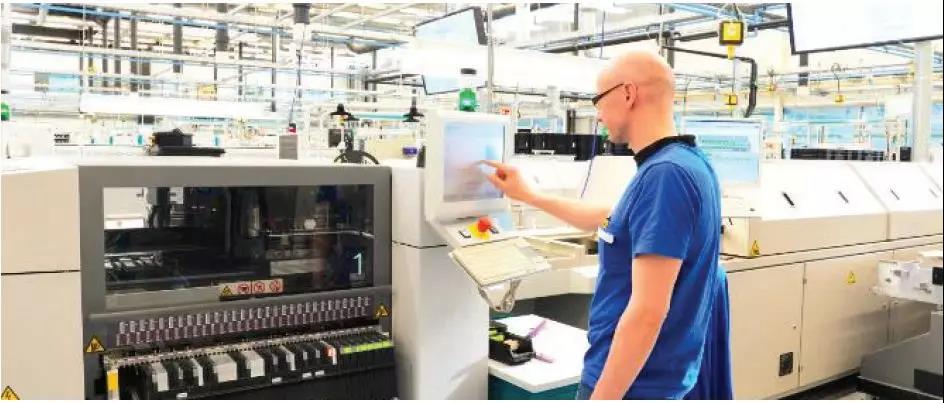

数字传感器的应用案例:助力工业物联网


工业物联网兴起,基本理念是在工厂中安装每一个关键参数的传感器和变送器,从而监测制造过程中的关键参数,并将这些参数传输到中央计算机,进行执行分析并存储起来。所有的过程都在数字领域内完成,提高效率。在工业物联网中,变送器能采用数字信号传输就十分重要,可以由此降低成本,也让整体操作更加便利。


兼具模拟和数字传输两种版本的M3200压力变送器,能满足合作伙伴的不同需求,确保设计方案有效、高效、成本低。关于TE的M3200压力变送器,您还有什么问题吗?欢迎点击了解更多细节!
